CAD的修訂云線是一類特殊的線條，它的形狀類似于云朵，主要用于凸顯圖像已經修改的部分。

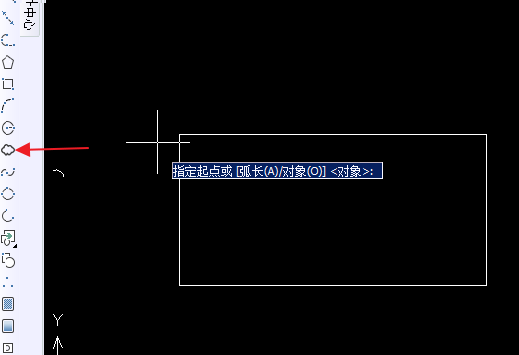

我們打開修訂云線命令，先手動畫一個云線圍繞著矩形，以展示這是修改的部分。由于修改一般想別人特別留意，所以設置一般是亮色比較好，比如，紅色。那我們?cè)鯓有薷男抻喸凭€的顏色呢？其實我們只要了解了云線的本質就可以輕松做到這一點。修訂云線其實是一種有多個弧線形成的多線。

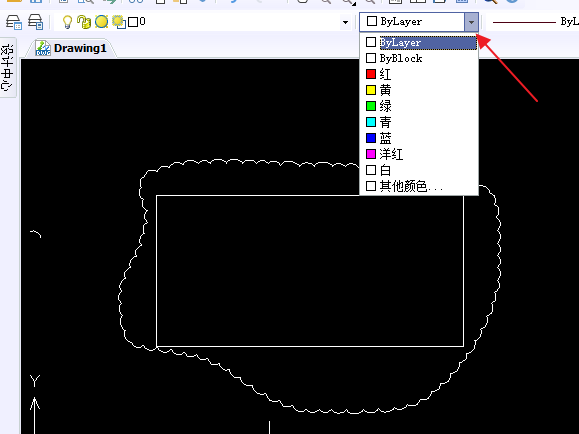

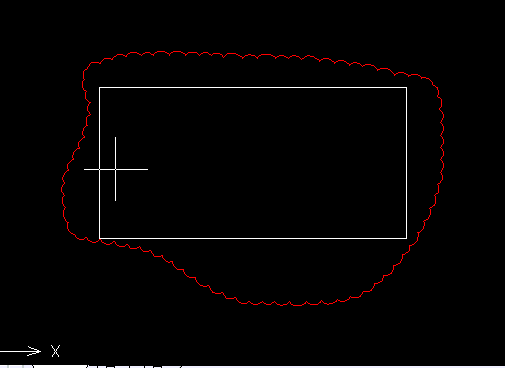

所以我們?cè)邳c(diǎn)擊選擇云線，在上面的線形屬性框點擊紅色即可做到。

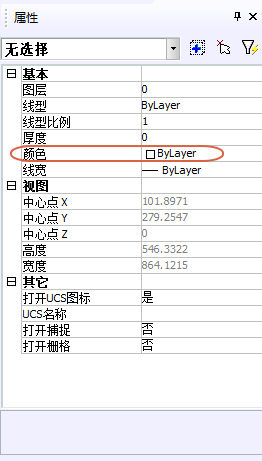

當然也可以“ctrl+1”彈出屬性面板，選擇云線，在里面選擇顏色修改。
