模型空間和布局空間是中望CAD的兩個工作空間。模型空間是圖形的設計和繪圖空間，可以根據需要繪制多個圖形以表達出物體的具體結構，還可以添加標注、注釋等內容以完成全部的繪圖操作；布局空間主要用于打印輸出圖樣時對圖形的排列和編輯。


【模型空間詳細介紹】


模型空間主要是用于建模的，在模型空間中，可以繪制全比例的二維圖形或者三維模型，還可以為圖形添加標注和注釋等內容，模型空間還是一個沒有界限的三維空間，并且永遠是按照1:1的實際尺寸繪圖。

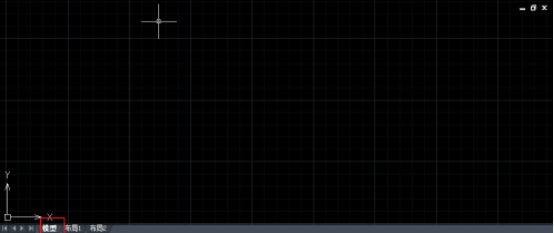

模型空間對應的窗口稱為模型窗口（如下圖），在模型窗口中，十字光標在整個繪圖區域都處于激活狀態，并且可創建多個不重復的平鋪視口，用來從不同的角度觀測圖形。在一個視口中對圖形做出修改后，其他的視口也會隨之更新。


CAD中的模型空間和布局空間介紹


【布局空間詳細介紹】


布局空間又叫做圖紙空間，主要用于出圖。模型建好后，需要將模型打印到紙面上形成圖樣。使用布局空間可以方便地設置打印設備、紙張、比例尺、圖樣布局，并可以預覽實際出圖的效果。




布局空間對應的窗口叫做布局窗口，可以砸同一個CAD文檔中創建多個不同的布局圖，單擊工作區左下角的各個布局按鈕，可以從模型窗口切換到各個布局窗口，當需要將多個視圖放在同一張圖樣上輸出時，通過布局就可以很方便地控制圖形的位置，輸出比例等參數。
