我們?cè)跇?biāo)準模式中可以直接書寫文字，而在等軸測圖中就不能這樣直接書寫，為了在等軸測圖中使文字更像在當前的的軸測面上，看起來更急協調，需要使用傾斜角和旋轉角來設置文字，并且文字傾斜角與旋轉角也與等軸測面的標準角度一樣，以30度和-30度為基礎角度進行變化。一般在軸測面上編寫文字有以下幾條規律。


在右軸測面上編寫，文字需要采用30度傾斜角，同時旋轉角也是30度。

在左軸測面上編寫，文字需要采用-30度傾斜角，同時旋轉角也是-30度。

在上軸測面且文字平行于X軸，文字需采用-30度傾斜角，同時旋轉角為30度。

在上軸測面且文字平行于Y軸，文字需采用30度傾斜角，同時旋轉角為-30度。


下面我們看看具體的操作步驟：

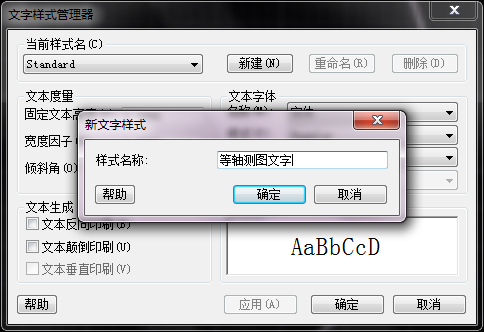

首先，選擇格式——文字樣式，系統彈出文字樣式對話框，單擊新建按鈕，彈出新建文字樣式對話框，在樣式名中輸入“等軸測圖文字”字樣，單擊確定，返回文字樣式對話框。


CAD如何在軸測圖中書寫文字

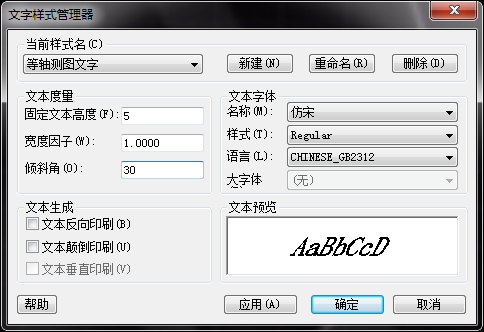

在對話框中的字體選項中設置仿宋，不勾選大字體復選框，設置字體的高度為5，傾斜角度為30度，然后單擊置為當前按鈕。


CAD如何在軸測圖中書寫文字



點擊單行文字按鈕，指定文字的的旋轉角度為30度，然后輸入“右軸測面”，即完成了右軸測面的標記，同樣的方法可以完成上軸測面、左軸測面上的文字編寫，要注意各個面上的文字傾斜角和旋轉角的角度大小哦！
