中望CAD將兩條任意角度的直線變?yōu)榛ハ啻怪睜顟B(tài)的便捷方法
今天為大家介紹一下中望CAD將兩條任意角度的直線變?yōu)榛ハ啻怪睜顟B(tài)的便捷方法。相信對很多中望CAD的學習者很有幫助。

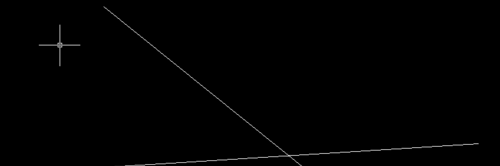

1、在CAD繪圖區繪制兩條任意角度的直線。

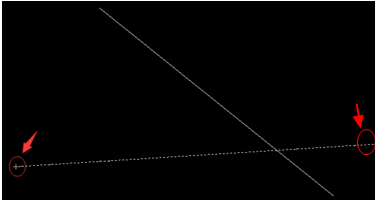

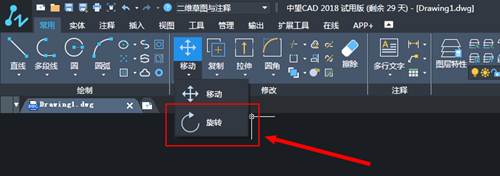

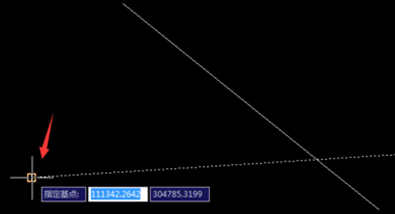

2、選中其中任意一條直線使用旋轉命令，根據命令提示，選取旋轉基點。

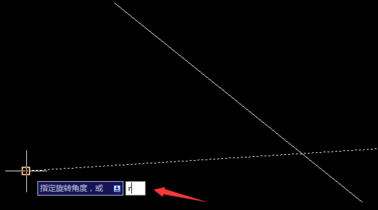

3、在命令行輸入字母“r”點擊回車鍵，采用參照方式進行旋轉操作。
4、在要旋轉的直線上任意指定兩點作為參考。

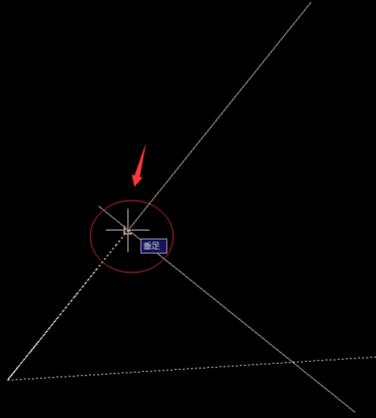

5、移動光標到要垂直的直線垂足處，然后點擊鼠標左鍵完成旋轉操作。

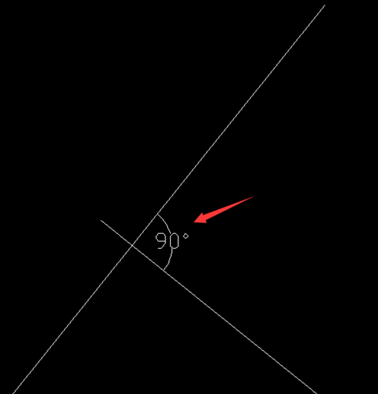

6、經過這一簡單的操作，便將兩條任意角度的直線轉換成了互相垂直狀態。
以上就是中望CAD將兩條任意角度的直線變?yōu)榛ハ啻怪睜顟B(tài)的便捷方法介紹，希望能對大家有所幫助！
