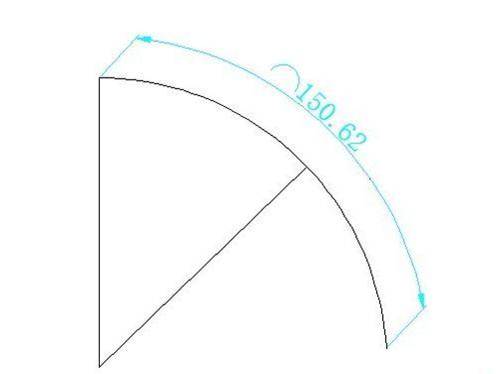

CAD中繪制圓弧很常見,但是要繪制指定長度的弧線,該怎么操作呢?這里給大家介紹CAD怎么繪制指定長度的圓弧的,下面是詳細的教程參考.弧線的繪制，有個長度，但這個長度指的是弦長，并不是弧長。下面介紹如何繪制指定長度的弧線。比如我們要畫一個半徑是100，弧長是150.62的弧線。

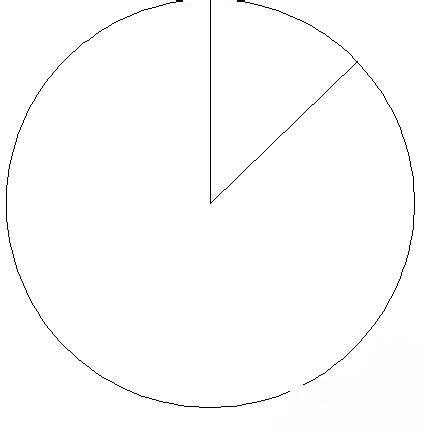

1、我們先繪制半徑100的圓，然后我們隨意畫出線條方便修剪

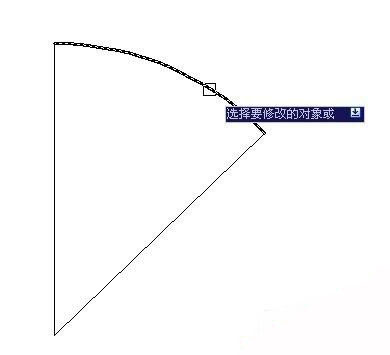

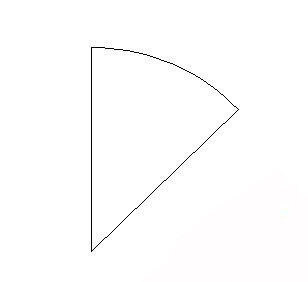

2、修剪掉弧線，得到一部分圓弧線。這時我們看如圖，我們需要使用命令將現有的弧線變?yōu)槲覀冎贫ǖ幕【€

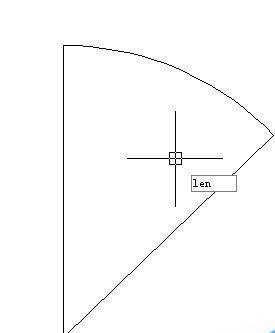

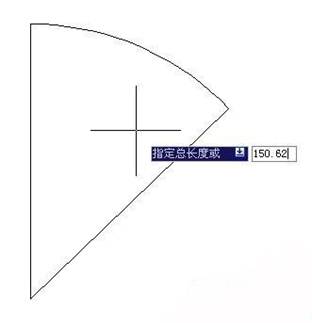

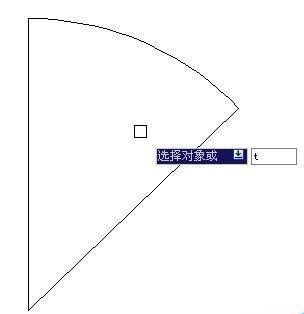

3、輸入len回車，輸入t回車，輸入150.62回車，點擊選中弧線，弧線就立刻變成我們要的弧線了。
以上就是CAD繪制指定長度圓弧的方法，希望大家喜歡。
