CAD中VIEWRES命令的用法
我們?cè)贑AD中繪制圓時，可以運用VIEWRES命令來改變圓的光滑度。本文給大家介紹VIEWRES命令的用法！
1.VIEWRES 使用短矢量控制圓、圓弧、橢圓和樣條曲線的外觀。矢量數目越大，圓或圓弧的外觀越平滑。

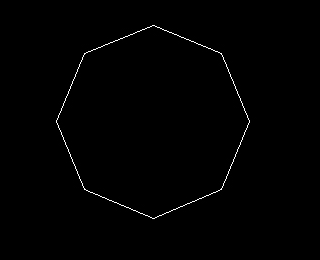

2.如果我們創建了一個很小的圓然后將其放大，它可能顯示為一個多邊形；使用 VIEWRES 增大縮放百分比，重生成更新的圖形，圓的外觀平滑；減小縮放百分比會有相反的效果；如下圖是在420*297的幅面下畫的直徑1的圓，放大后的情況：
3.這時我們可以使用VIEWRES命令使得圓光滑。
