T型刀是裝配于銑床上用于銑削工件T型凹槽、側面凹槽零件的專用刀具，而在中望3D中, T型刀一樣能在設計過程中發揮作用，幫助設計師靈活處理一些工件T型凹槽、側面凹槽零件等難以直接處理的部位。本次教程我們將使用中望3D的CAM功能完成零件（如圖1）的加工，在加工過程可學習到坐標系的建立、粗加工以及使用T型刀等相關功能。

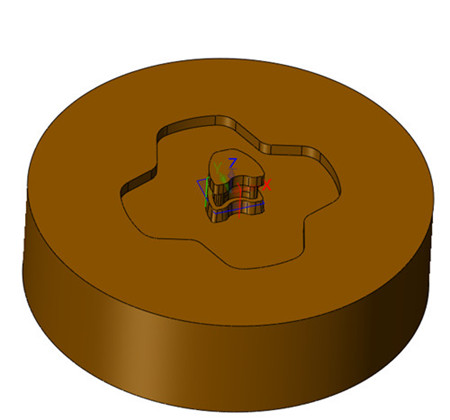

圖1

第一步  建立坐標

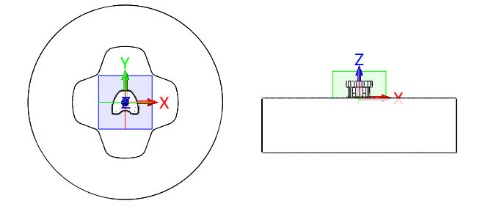

1.首先，使用中望3D打開零件的模型，在右鍵菜單中進入加工方案；將零件調整到合適的位置（一般是擺正，居中），本操作使用默認建模坐標，如圖2。

圖2

第二步  添加胚料

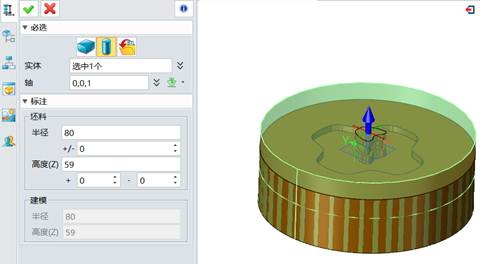

1.點擊添加坯料的命令，選擇圓形坯料，設置余量為0，如圖3。

圖3

2.添加完成后，隱藏坯料，如圖4。

圖4

第三步  粗加工

1.插入粗加工“二位偏移”工序，在選擇特征中對零件和坯料進行設置，具體如圖5。

圖5

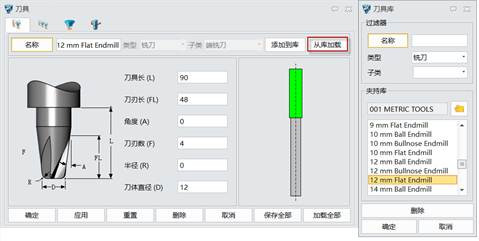

2.刀具選擇從庫加載，從刀具庫中選擇D12的平刀，如圖6。如果遇到刀具庫沒有的非標刀具可以添加到庫中，方便以后調用。

圖6

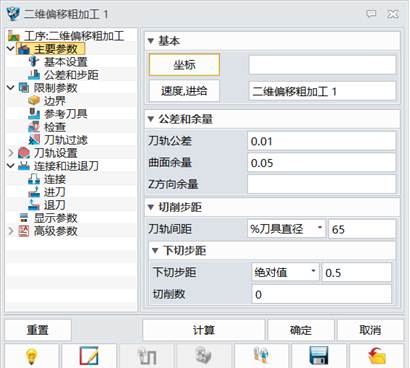

3.設置主要參數，刀軌公差為0.01，曲面余量為0.05，刀軌間距為65，下切步距為0.5，如圖7。

圖7

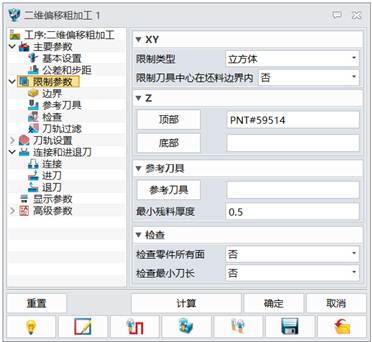

4.設置限制參數，限制類型選擇立方體，Ｚ的限制底部選擇加工的最低點，頂部可以不選擇，其它使用默認參數，如圖8。完成“二維偏移”參數設置后點擊確定，不計算刀軌，等待其它工序完成后一起計算。

圖8

第四步  精加工

1.先插入精加工“等高線切削”工序。在選擇特征中對零件和坯料進行設置，具體如圖9。

圖9

2.刀具繼續選擇D12的平刀，如圖10。

圖10

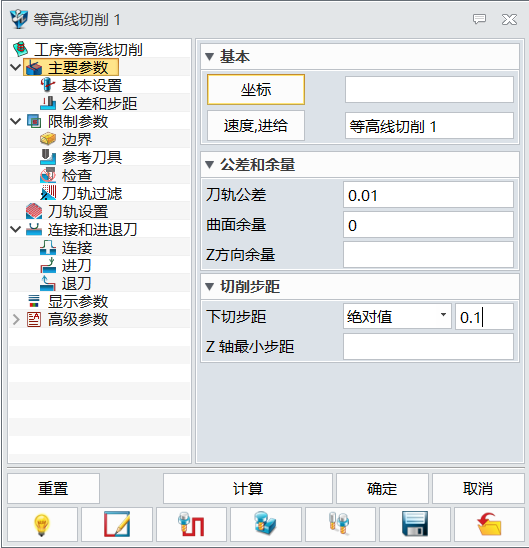

3.設置主要參數，刀軌公差為0.01，曲面余量為0，下切步距為0.1，其它使用默認參數，如圖11。完成“等高線切削”參數設置后點擊確定，不計算刀軌，等待其它工序完成后一起計算。

圖11

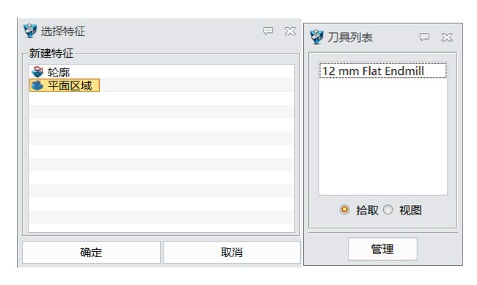

4.再插入“平坦面加工”工序，選擇特征中選擇平面區域，并讓刀具繼續選擇D12的平刀，如圖12。

圖12

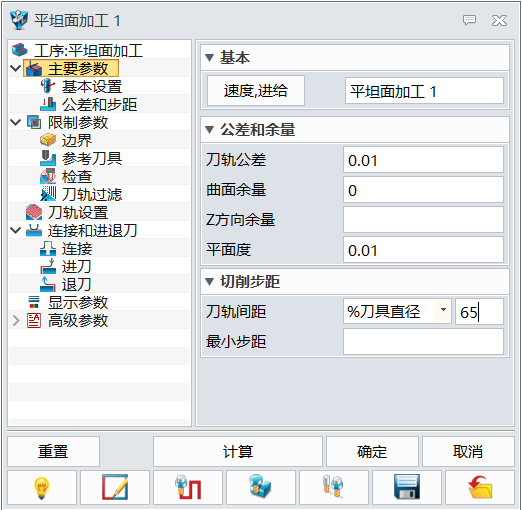

5.設置主要參數，刀軌公差為0.01，曲面余量為0，平面度為0.01，刀軌間距為65%，其它使用默認參數，如圖13。完成“平坦面加工”參數設置后點擊確定，不計算刀軌，等待其它工序完成后一起計算。

圖13

第五步  凹槽加工

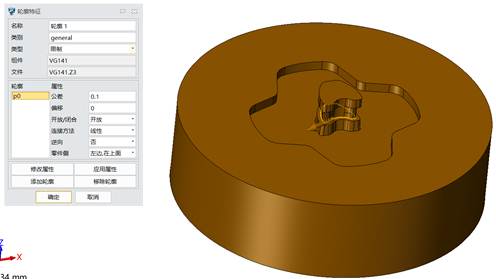

1.插入“輪廓”工序，凹槽的輪廓特征，如圖14。

圖14

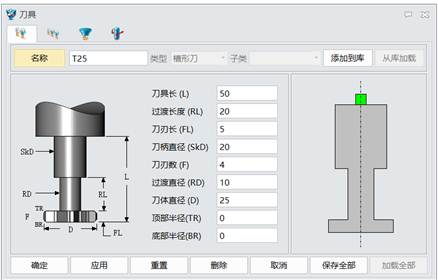

2.刀具選擇從庫加載，從刀具庫中選擇T25的槽形刀，如圖15。注意凹槽倒扣的尺寸不能超過T型刀避空的距離。

圖15

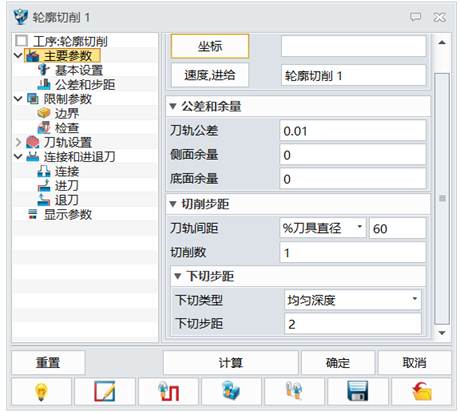

3.設置主要參數，刀軌公差為0.01，余量為0，刀軌間距為60%，下切步距2，其它使用默認參數，如圖16。完成“輪廓”參數設置后確定，不計算刀軌，等待其它工序完成后一起計算。

圖16

第六步  計算刀軌和檢查刀軌

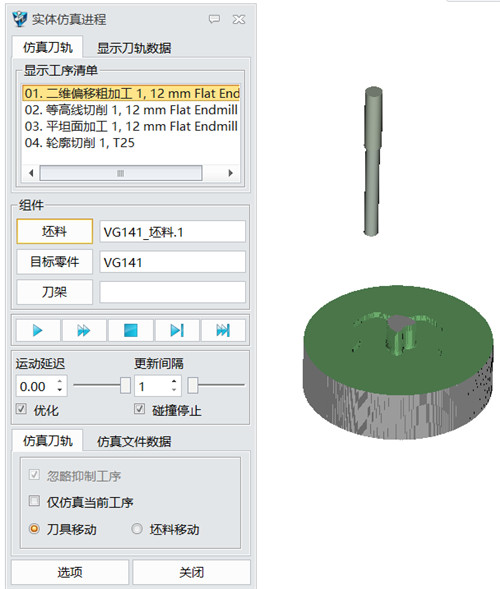

選擇所有工序計算刀軌，完成后使用實體仿真檢查刀軌有無過切和漏加工，如圖17。

圖17

第七步  后處理

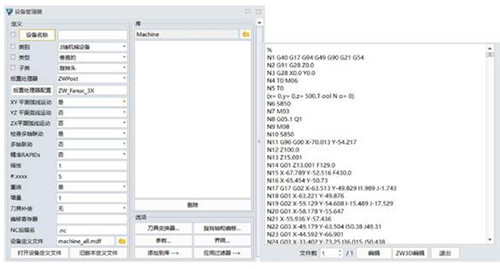

確認刀軌無誤后，選擇加工設備對應的后置處理器配置，生成NC代碼，如圖18。

圖18

到此，利用中望3DCAM功能完成零件的加工課程就完成了，熟練掌握粗加工以及T型刀使用等相關功能，對設計師提高自身CAM加工水平會有很大的幫助，還有更多其他刀具的具體使用方法待大家挖掘哦。
