我們給CAD的圖形進行標注時，如果沒有設置好就會發現標注的數字偏左或者偏右，那么大家知道CAD標注尺寸數字如何居中且在標注線中間嗎?下面是學習啦小編整理的CAD標注尺寸數字如何居中的方法，希望能幫到大家!

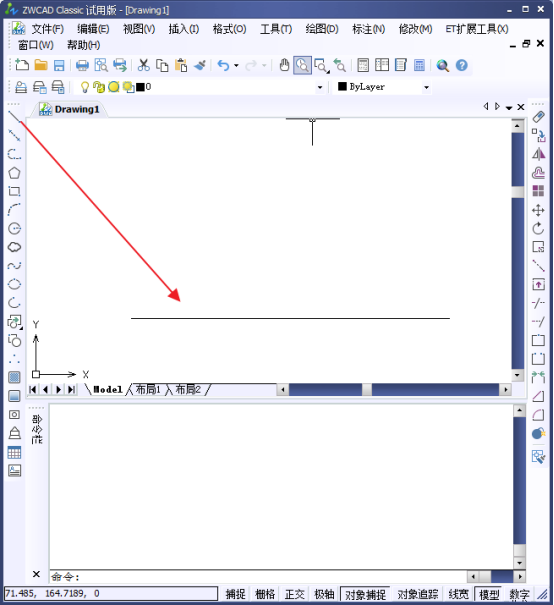

1.首先我們打開中望CAD，且繪制一條長度為100的直線

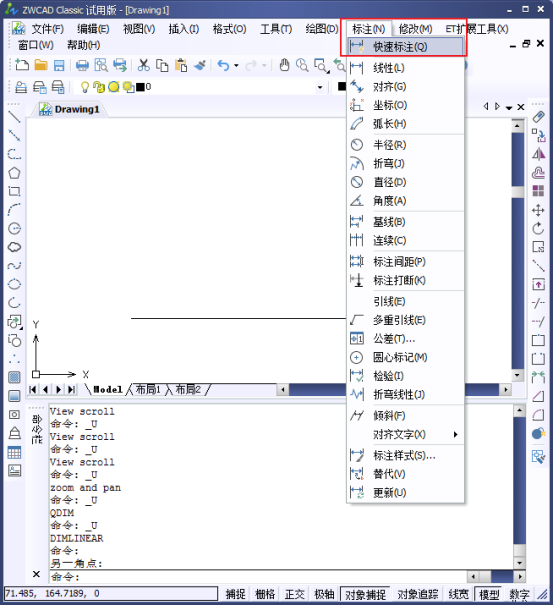

2.然后我們對其進行標注，【標注】--【快速標注】

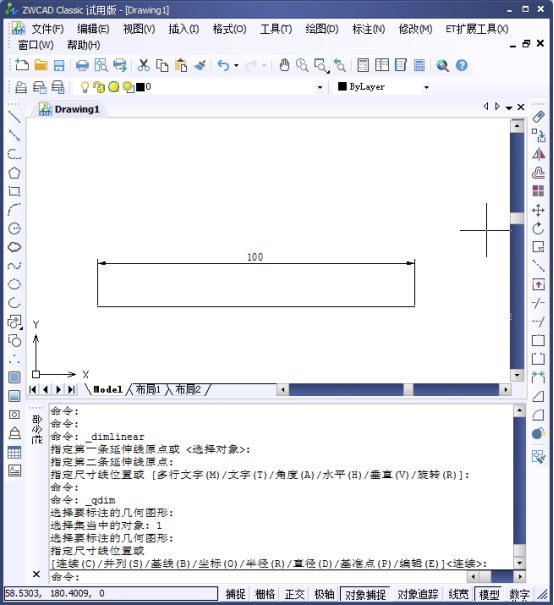

3.選擇直線，然后拉出我們的標注線。

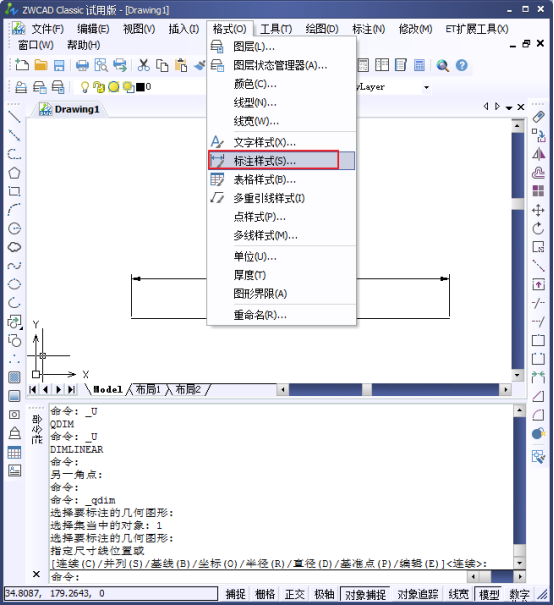

4.我們看到標注的數字在直線的上方，我們想要數字在標注線段的中間的話，我們看看如何設置吧。點擊【格式】--【標注樣式】。

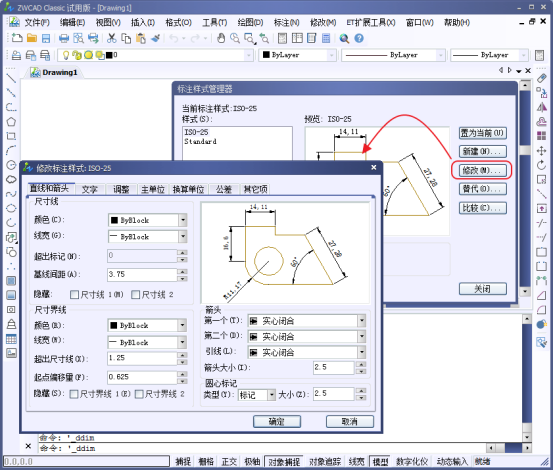

5.彈出對話框，選擇【修改】

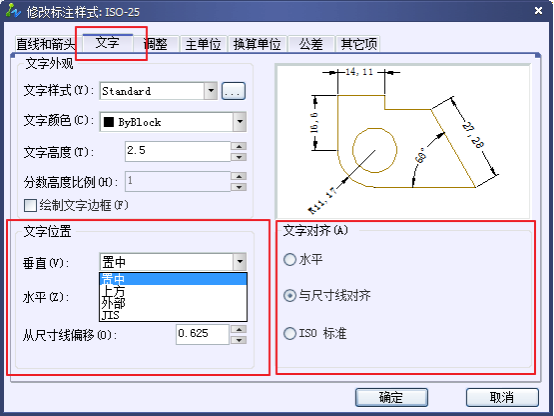

6.然后在文字選項卡中看到修改文字位置，我們選擇【置中】

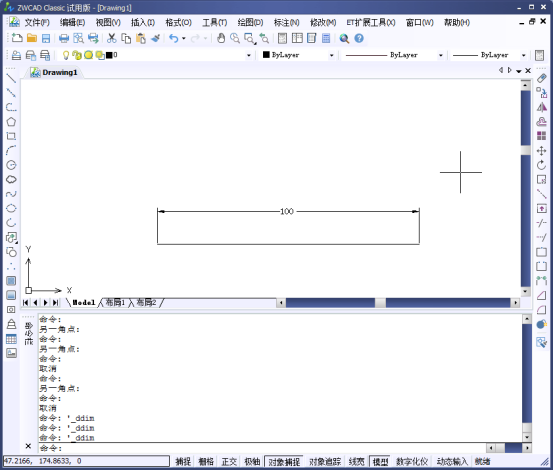

7.我們就得到我們的新的標注樣式了。
